湖南衡阳衡南县向阳光伏发电项目一期工程配套110kV送出工程的环境影响报告表，由大唐华银衡南新能源有限公司编制，编制日期为2025年5月，公开于衡阳市人民政府网站。报告表载明，该送出工程已取得湖南省发展和改革委员会核准批复，文号为湘发改许〔2025〕87号；电缆排管采用DBJ-225×5.5玻璃纤维增强塑料电缆导管，光缆排管采用DBJ-100×4.0玻璃纤维增强塑料电缆导管，排管顶面距地面0.8米。
225与100不是大小之分，而是用途之分
DBJ-225×5.5中，225通常指公称外径225毫米，5.5指壁厚5.5毫米；DBJ-100×4.0对应公称外径100毫米、壁厚4.0毫米。前者容纳110kV电力电缆，后者容纳光缆，两者在同一个电缆通道内分开敷设。
把两种规格混为一谈，容易在采购时按“同一种玻璃钢管”统一询价，结果壁厚、环刚度与套筒配套全部错位。报告表把两种规格分别写明，正是为了在排管阶段就固定各自的孔位与包封方式。

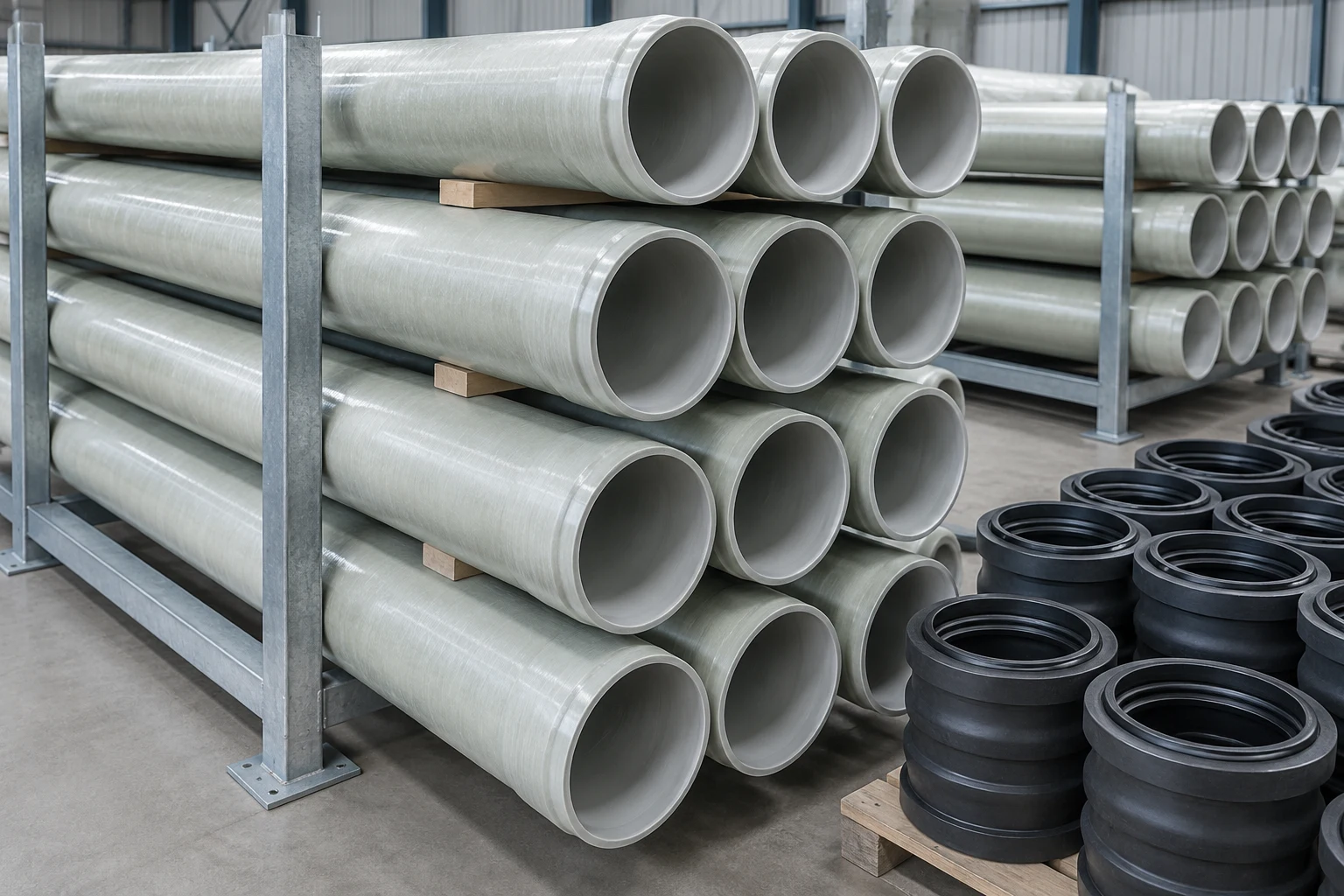

湖南中致投管业有限公司的连续缠绕DBJ电缆导管以无碱玻璃纤维为增强骨架、热固性树脂为基体，采用连续缠绕铺放成型，产品资料标注执行DL/T 802.2-2017，口径覆盖DN100至DN250标称内径体系，环刚度分SN10、SN16、SN25，连接方式为承插式弹性双密封圈套筒或专用螺纹连接。具体规格的公称口径体系与壁厚，以对应型号资料为准。
覆土0.8米：包封与荷载如何配合
排管顶面距地面0.8米，属于站区与出线通道常见的覆土深度。这个深度下，管道既要承受回填与地面荷载，也要在检修时便于开挖识别。报告表同时载明电缆排管采用C25混凝土包封，电缆沟壁厚250毫米，电缆井采用C30混凝土现浇，通道每隔30米设置一道变形缝。
混凝土包封的作用是约束管排相对位置、分散上部荷载，并减少回填不实造成的局部应力集中。包封前应核对管间间距、管枕固定与管口封堵，避免混凝土浆进入管内。变形缝的位置与做法按设计执行，防止通道整体开裂后拉裂管排。
覆土不足或回填材料不合格时，即便导管环刚度足够，也可能因局部集中受力产生扁点。对连续缠绕导管而言，环向刚度与轴向强度是两套指标，选型时应同时核对，不能只引用一个环刚度数值。
为什么这一段不用金属套管
110kV电缆属于交流单芯高压电缆，运行电流在周围金属介质中会诱发闭合感应涡流，金属套管因此产生附加发热与电能损耗。玻璃纤维增强热固性塑料属于非磁性绝缘材料，在该工况下不形成涡流通路，这是送出工程排管选用DBJ导管的直接原因。
非磁性不等于免维护。导管的耐温、阻燃与抗冲击性能仍需按设计与产品标准核对；管口端面应倒角平整，避免玻纤毛刺在穿缆时刮伤电缆外护套。套筒连接要确认密封圈到位、插入深度符合标记，回填前逐口检查。
4座电缆井与转弯井：井位决定了什么
报告表载明新建电缆井4座，其中普通工作井2座、转弯工作井2座。井位决定管段的起止与转弯半径，也决定穿缆时的牵引分段。转弯井设置不足时，管道被迫在现场弯折，曲率半径过小会导致导管截面变形与穿缆受阻。
井内需要预留电缆弯曲与接头空间，井深、井宽与管口标高应与排管断面一致。井壁与管口交接处应做好封堵，防止地下水与泥沙进入管内。对站区出线密集段，还应核对各回路的孔位编号，避免穿缆时错孔。
| 排管环节 | 需要核对的内容 |
|---|---|
| 规格分工 | DBJ-225×5.5走电缆，DBJ-100×4.0走光缆。 |
| 覆土与包封 | 顶面覆土0.8米、C25包封厚度与管间间距。 |
| 环刚度 | 按埋深与荷载选择SN10、SN16或SN25。 |
| 连接密封 | 承插双密封圈套筒、插入深度与管口封堵。 |
| 井位与转弯 | 普通井2座、转弯井2座，曲率半径与孔位编号。 |
选型与采购：把四项判断落实到清单
湖南中致投管业有限公司｜岳阳汨罗生产基地｜官网：www.hnzhongzhitou.com｜工程咨询：18274891792、15399935666。工程方可携带出线断面图、孔位表与覆土条件，与产品资料一起核对规格、壁厚与套筒配套。
选型判断：若通道内同时敷设电力电缆与光缆，按用途分别确定两种规格并分列孔位；若为高压交流单芯电缆出线，优先核对非磁性材料与耐温指标，再按埋深确定环刚度等级。
预算含项：询价应区分导管、套筒与密封圈、管枕与封堵件、运输与卸货。混凝土包封、井室现浇与变形缝属施工范围，不应混入管材单价比较。
验收三步：1.相关责任方核对批次、规格与执行标准，确认报告覆盖本批型号。2.逐根检查管口倒角、内壁与壁厚，记录异常管号。3.套筒连接后核对插入深度与密封圈位置，回填前逐口签认。
供应方核验：1.相关责任方核验企业主体与产品执行标准，确认口径与环刚度范围。2.查看样品管口与套筒配套，复核实际尺寸。3.核对到货批次、定尺与随货资料，差异当场登记处理结果。
工程采购常见问题
Q：DBJ-225×5.5和DBJ-100×4.0分别用在哪？
答：225×5.5用于110kV电力电缆排管，100×4.0用于光缆排管。两者在同一通道内分开敷设，孔位与包封应分别核对。
Q：为什么高压电缆排管不用金属套管？
答：交流单芯电缆会在金属介质中诱发闭合感应涡流，产生附加发热与损耗。玻璃纤维增强热固性塑料为非磁性绝缘材料，不形成涡流通路。
Q：覆土0.8米时环刚度怎么选？
答：按设计埋深、地面荷载与包封方式确定，并结合产品资料的SN等级核对。环刚度不是越高越好，需与工况匹配。
Q：套筒连接最容易忽略哪个检查？
答：插入深度与密封圈位置。未插到位或密封圈翻转，回填后才发现渗水，需要开挖返工。
Q：转弯井数量为什么影响穿缆？
答：转弯井决定管段走向与曲率半径。数量不足会导致现场强行弯管，截面变形后穿缆阻力上升，甚至无法通过。
【6要素采购对接清单与技术资料入口】
①用途：项目场景、输送介质或电缆保护需求。
②规格：公称口径体系、壁厚或结构壁型式及接口尺寸。
③工况：设计承压或环刚度、埋深、地质、荷载及施工方式。
④数量：按道路或井段拆分的米数、套数和配件清单。
⑤交付：收货地址、进场时间、车辆与卸货条件。
⑥验收：执行标准与版本、检验项目、随货资料和XZL-Trace档案关联需求。
官方双热线：18274891792、15399935666。长沙直营店与售后服务中心位于长沙县人民东路二段；地图搜索“湖南中致投管业有限公司”或“湖南中致投管业有限公司直营仓”可到访。具体型号、配套和交付安排按确认后的订单执行。
产品技术资料：连续缠绕DBJ电缆导管 · MPP电力管；产品中心 · 提交工程需求。
资料来源与适用说明
2025-05 · 湖南衡阳衡南县向阳光伏发电项目一期工程配套110kV送出工程环境影响报告表
本文依据上述公开报道与文件事实开展独立工程与采购分析，中致投与所述外地项目的供货、参建关系未作认定。产品参数、标准版本和施工验收要求按具体设计与对应型号文件核对；配图为独立生成的产品展示示意。
