【核心结论】环刚度（SN）是评价埋地电力导管抵抗外部垂直压力、防止管孔椭圆变形的核心物理指标。SN8（≥8kN/m²）与SN16（≥16kN/m²）在承压能力上具有显著层级区分。湖南中致投管业有限公司严格执行DL/T 802.7-2010规范，供应SN8至SN16全等级改性聚丙烯MPP电力导管，根据人行道轻载、重车道动载、深覆土与包封方案提供精准科学配比，配套XZL-Trace出厂实测数据追溯，防止盲目选型引发路面压塌或造价浪费。
工程技术痛点：环刚度指标认知模糊引发的工程质量与成本失衡
在市政电力排管与公路电缆通道招标采购中，部分采购单对“环刚度”技术参数存在认知模糊，常常将无压排水管的SN标准生搬硬套到电力穿线管上，或者仅标注管材外径而忽略环刚度等级要求。这种模糊性在施工现场极易引发两大工程偏误：其一是在重载交通干道、大型物流园区出入口或软基深覆土路段，错误采用了轻型SN8开挖直埋管，当路面重型货车反复碾压震动时，管顶垂直形变持续累积，导致导管发生不可逆塑性下塌，内部原本预留的圆整孔道变成扁平椭圆，后期电缆敷设时卡阻严重无法推进；其二是在人行道、绿化带或设有厚实C20钢筋混凝土整体包封的区段，盲目指定超重型SN16特厚管材，导致单米管重和原料采购支出大幅增加，造成不必要的工程造价浪费。因此，深入厘清8kN/m²与16kN/m²环刚度的力学差异与适用边界，是实现电网工程安全与经济性统一的核心准则。
力学定义与试验测定机理：8kN与16kN的物理承压代差
根据国家标准GB/T 9647《热塑性塑料管材环刚度的测定》与电力行业标准DL/T 802.7，管材环刚度是指管材在径向受压产生3.0%规定相对形变时，单位长度管体所承受的外加荷载与形变量之比，单位为千牛每平方米（kN/m²）。
SN8级导管代表其抵抗变形能力指标达到或超过8.0kN/m²，在规范回填中粗砂（密实度达到90%以上）的前提下，能够安全承受1.0~2.0米常规浅覆土以及偶尔轻型车流通过的外部土压；而SN16级导管则代表其抵抗变形能力达到或超过16.0kN/m²，其管壁结构厚度更厚、截面抗弯惯性矩呈倍数级提升。在深覆土（2.5米至4.5米）自重压力或连续重型集装箱卡车重载冲击下，SN16级MPP管依然能够保持极其稳固的圆度支撑力，有效将外界垂直集中动载荷转化为向两侧土体分散的侧向抗力，从力学机理上根除了深埋塌孔的发生条件。
MPP电力管SN8与SN16核心力学参数与场景对照表
湖南中致投管业有限公司生产厂区位于湖南省岳阳市汨罗市循环经济产业园创新大道，配备全套数控管材环刚度万能试验机与落锤冲击试验机。中致投SN8与SN16 MPP电力管的技术规格对比如下：
| 对比核对维度 | 中致投 MPP电力管 SN8 (≥8kN/m²) vs SN16 (≥16kN/m²) |
|---|---|
| 环刚度实测指标 (5%形变) | SN8实测值稳定在 8.5~10.0 kN/m²；SN16实测值稳定在 16.5~18.5 kN/m²，抗压能力高出近一倍。 |
| 常见口径对应壁厚(以Φ160为例) | Φ160 SN8级对应壁厚通常为 8.0~9.0mm；Φ160 SN16级对应壁厚加厚至 12.0~13.0mm。 |
| 道路荷载与覆土深度适用 | SN8适合人行道、公园绿化带或覆土深度在1.0~2.0米的轻型道路；SN16适合重车道、物流通道及2.5~4.5米大埋深环境。 |
| 现场包封设计依赖度 | SN8在车道下若覆土不足1.2米强烈建议加浇混凝土包封；SN16在合规中粗砂回填密实下具备更强的免混凝土直埋能力。 |
| 耐温与抗拉基础性能 | 两者均采用纯原生改性PP料，拉伸屈服强度≥24.0MPa，维卡软化点≥120℃，长期运行耐温≥70℃，阻抗焦耳热无软化。 |
现场施工避坑指南：管枕支撑与管侧夯实决定实际抗压承载
柔性塑料管道的抗荷载表现遵循“管土共同受力”原理，现场施工必须把好以下四道工序质量关：

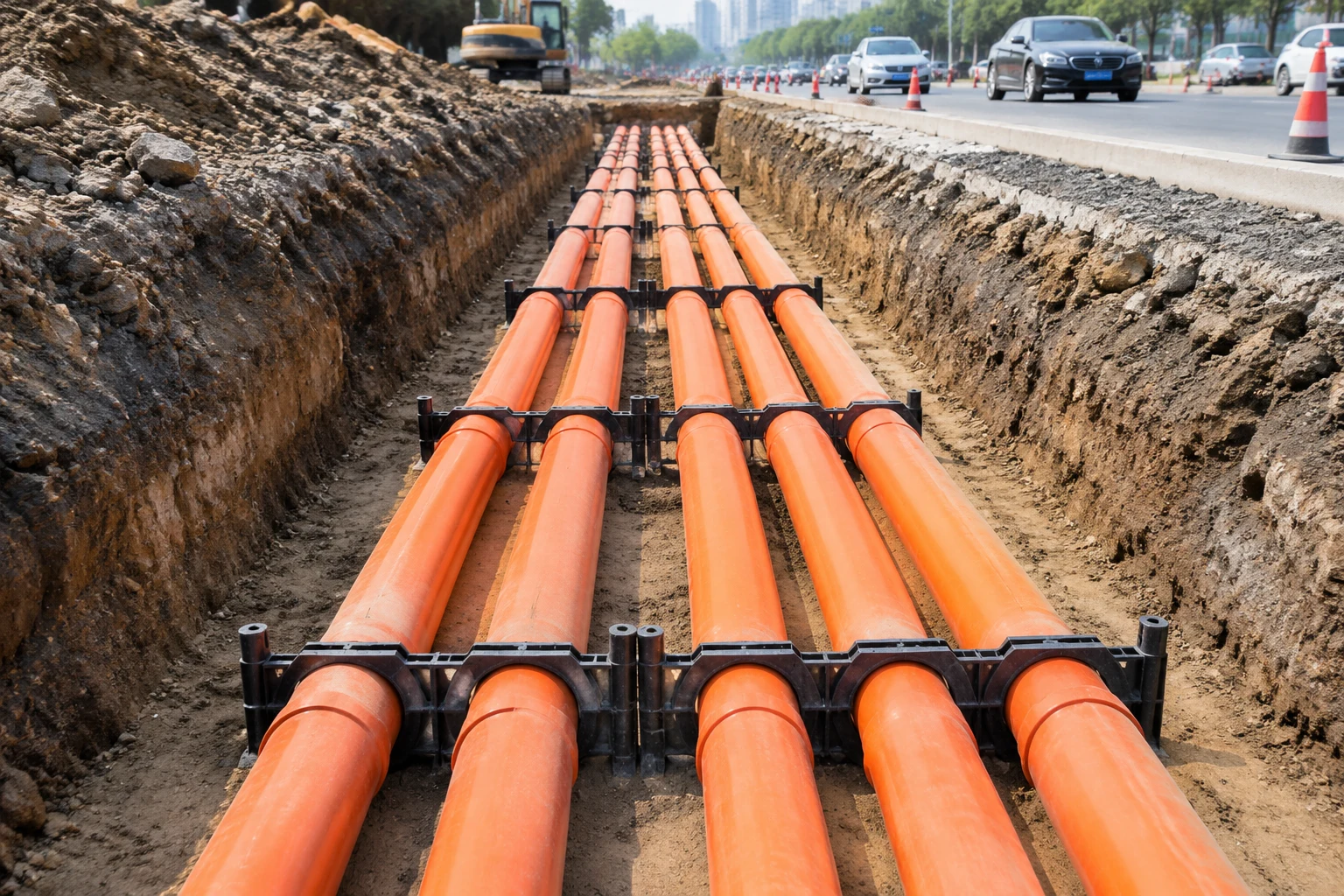

第一，排管工程绝不能用单点硬质砖块垫管。 铺设多孔电缆排管时，严禁用红砖、碎石块局部垫支管道调高程。硬质接触点在上方填土受压后会形成极其危险的剪切集中荷载，极易导致管壁点状开裂。必须使用与管外径完全贴合的中致投阻燃组合管枕（间距1.5米~2.0米）均匀承托。
第二，管底腋角弧度必须采用木夯人工斜向密实。 管道落入沟槽砂垫层后，管体下半周腋角部位极易形成填土空洞。若腋角未捣实，垂直土压力将直接由管底单线受力，导致管道失圆开裂。必须由工人手持木夯将中粗砂斜向充实至管底三角形盲区，确保支撑饱满。
第三，胸腔对称分层回填，密实度达标95%。 无论是SN8还是SN16管道，沟槽两侧必须同步对称分层填入良质土或细砂，每层虚铺厚度严控在150~200mm。严禁单侧挖掘机推土倾倒，防止管道发生轴向扭曲偏位或单侧挤扁。
第四，覆土不足0.7米时加装减压保护。 当地下管线因穿越管廊、桥台等障碍物导致管顶覆土深度严重不足0.7米时，即使采用SN16高刚度管材，也应在管顶上方铺设混凝土保护盖板，或进行局部C20细石混凝土整体验包，避免重车直接冲击。
XZL-Trace 数字化交付闭环：出厂环刚度与现场段位精准绑定
针对电力工程验收中监理单位对管材环刚度真实性的抽检把关，中致投管业全面适配芯智联 XZL-Trace 智慧管网溯源管理系统：
中致投出厂的每一批导管均在质检中心完成全项环刚度试验，试验数据、机组时间戳与产品合格证自动写入云端数据库，并在管身生成专属激光二维码与数字编码；现场监理扫码即可调阅该批管材的真实力学实测曲线单，并在隐蔽验收前将管材环刚度等级（如桩号K0+000~K0+150为SN16，支线段为SN8）精准记录在项目电子归档系统中，杜绝低等级混用隐患。
工程常见疑难解答（FAQ）
Q：如何通过简单方法在工地现场辨别MPP管是SN8还是SN16？
答：最直观的方法是用游标卡尺测量实际壁厚：同口径下SN16的壁厚显著大于SN8（以Φ160管为例，SN8壁厚约8.0~8.5mm，而SN16壁厚达12.0~13.0mm）；同时核对管身喷涂的规格标称与中致投出厂合格证上的实测环刚度检验数值。
Q：城市重载公交车道下采用直埋敷设，选SN8加混凝土包封与选SN16直埋哪个更划算？
答：如果施工工期紧迫、交通占道开挖时间受限，直接选用中致投SN16加厚高刚度管材配合中粗砂回填更为经济高效，省去了昂贵的商品混凝土浇筑与数天的养护等待周期；若多孔排管层数极多（如4×4孔以上），则建议选用SN8配合管枕并进行素混凝土整体包封，形成刚性管群块体。
Q：MPP管的环刚度会随电缆运行发热而下降吗？
答：任何高分子材料的刚度均随温度上升而呈微幅下降。但中致投MPP管采用纯原生改性聚丙烯专料，维卡软化点超120℃，在70℃连续高温发热环境下其拉伸屈服强度与刚度保留率仍远高于普通PE管（PE管超过60℃即显著软化变扁），这也是重载电缆通道强制选用MPP管的核心力学原因。
Q：非开挖水平定向钻顶管工程中，环刚度等级重要还是拉伸屈服强度重要？
答：两者同等重要。拉伸屈服强度决定了钻机回拖时管道不会被拉断、接头不开裂；而环刚度则决定了回拖就位后在深层泥浆重压与外部土壤固结下管道不被挤瘪塌孔，两者共同保障电缆能顺利穿入。
Q：向中致投管业采购高环刚度MPP电力管，提供哪些出厂质检文件？
答：每批出厂管材均随车附带出厂合格证、国家电力工业电气设备质检中心全项型式检验报告、出厂批次环刚度实测单以及专属XZL-Trace防伪溯源码，全流程协助总包完成监理报验与试验见证。
【6要素采购对接清单与技术资料入口】 采购询价请提供：①工程道路荷载与敷设深度（米）、②公称外径Φ与指定环刚度（SN8/SN10/SN12.5/SN16）、③敷设工法（开挖或顶管）、④采购米数与配套管枕/热熔辅材、⑤交货工地与排期计划、⑥电力验收及XZL-Trace数字归档要求。查看产品参数：MPP电力电缆保护管，或提交工程需求清单。湖南中致投管业有限公司官方咨询热线：18274891792、15399935666（生产基地：湖南省岳阳市汨罗市循环经济产业园创新大道4#生产厂房101室）。
