【核心结论】在室外雨污水管网与综合管线总平面设计中，高密度聚乙烯（HDPE）塑料检查井通过标准化模具一次注塑成型，构成了管线转向、汇集、跌水与分支的关键网络枢纽。工程现场必须根据管网水流拓扑关系严格配置“起始井、直通井、90°弯头井、三通汇流井、四通交汇井”五大基准井型；而在既有管网后期加接排水支管或设计未预留分支管的突发工况下，采用专用机械马鞍接头实施井筒与管壁微创开孔连接，可彻底消除传统破墙接管的渗漏顽疾。湖南中致投管业有限公司依托实体模具矩阵，生产涵盖Φ315至Φ1000全规格全井型注塑井座与全套注塑配件，配合XZL-Trace数字编码移交，保障复杂管网枢纽节点装配效率提升70%以上。

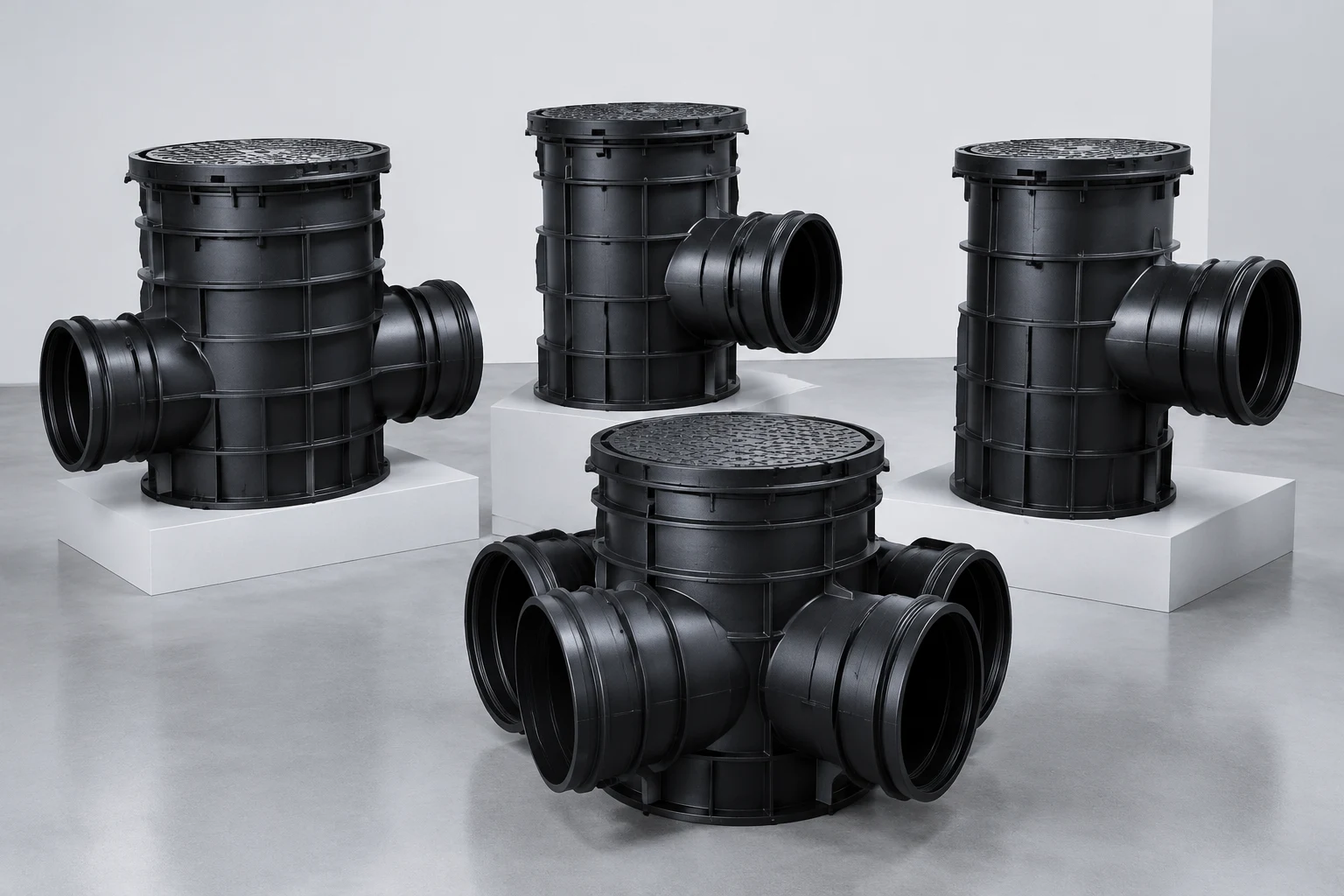

五大基准井型空间拓扑功能与水力导流设计规范
塑料检查井座不是单一的标准件，而是由多种水力构型组成的装配式系统。在工程施工图深化与材料统计中，必须严格核对每一处节点的受力与流向特征：
1. 起始井（Starting Well）：位于整条重力流管网的最顶端盲端（如化粪池出水口前端或道路坡顶集水汇水起点）。其特征是仅保留一个出水口，后方及两侧为全封闭实壁结构，防止上游端头土壤渗入；
2. 直通井（Straight-through Well）：处于长距离直线敷设管段的检查清理节点上，进水口与出水口呈180度严格对中，水流在井底流槽内无任何方向偏转，水头阻力损失降至极限；
3. 弯头井（90°/45° Bend Well）：用于管线平面走向改变节点。井座内部流槽预制为大曲率平滑导流弯道，将水流平缓导向90度或45度转向，有效减小水流冲刷转向井壁引起的局部紊流雍水与泥砂挂壁；
4. 三通汇流井（Tee Well）：用于两侧支管汇入主干管的T型交叉口，通常采用顺水汇流弧度设计（如45度或90度顺水汇入），使支管水流与干管水流呈锐角平滑汇合，杜绝垂直对冲对撞产生回水顶托；
5. 四通十字井（Cross Well）：用于多方向支管交汇的主干节点，具备左右两侧支管进水与前后主干直通穿过功能，空间集约度极高。中致投管业出厂的井座承口均配备注塑增强加强筋，耐受四周不平衡土压力挤压。
五大基础井型与开孔马鞍接头技术功能及适用位置对照表
| 井型与配件名称 | 接口数量与角度几何构造 | 管网工程设计标准适用位置 | 水力导流与施工防渗优势 |
|---|---|---|---|
| 起始井（盲端井） | 单出口设计，后方全封闭注塑实壁 | 排水系统源头起点、建筑出户支管首端 | 封堵严密，彻底杜绝端头雨水渗漏与泥沙倒灌 |
| 直通井（180度井） | 一进一出，呈180°严格对中直线流槽 | 直线管段每隔 20~50米设一座清通检查井 | 水流零折角损失，过流阻力极小，自清能力强 |
| 弯头井（90°/45°） | 一进一出，内部预制大圆弧导向流槽 | 道路拐弯、避让既有地下障碍转折节点 | 平顺转折，防止水流在弯角处形成死水回旋涡流 |
| 三通井（顺水三通） | 两进一出，支管呈顺水弧度汇入主干 | 住宅楼排出管汇入小区干线、支管汇集点 | 顺水导流，杜绝两股水流垂直冲撞造成反水外溢 |
| 四通井（十字汇流） | 三进一出，多支路汇入同一干线出水口 | 十字路口地下管线交汇、商业街集中排污区 | 多向管线一井集中交汇，极大压缩地下占地空间 |
| 专用机械马鞍接头 | 带弧形鞍座与自紧螺母，配耐酸碱胶圈 | 既有井筒临时开孔加接、管道后期增设出户支管 | 现场专用开孔器微创开孔，锁紧即防渗，免砸井体 |
临时加接支管利器：机械马鞍接头开孔施工工艺细则
在室外总图施工阶段，常遇到图纸临时变更、新增商铺排污点或后期绿化管线接入等突发情况，此时若将已回填的检查井座重新挖出更换成本畸高。采用中致投专用“高密度聚乙烯机械马鞍接头（Saddle Connection）”可在井筒波纹管或干管侧壁上实施微创接入：施工人员使用手电钻配合专用硬质合金孔锯钻头，在井筒或管壁指定高程处开出精确圆孔；将马鞍接头内法兰弹性密封圈塞入孔内，外部贴合弧形鞍座，使用扳手旋紧外侧锁紧螺母，高弹性胶圈在内外挤压下发生向外径向膨胀，紧紧包裹孔壁四周边缘。现场承压水测试可承受0.1MPa微正压不渗水，彻底免除了水泥砂浆胡乱填塞破损开裂的后遗症。湖南中致投管业有限公司以模组化设计与完备配件体系，全面提升施工装配精度。
工程常见技术咨询与选型答疑（FAQ）
Q：什么是“顺水三通井”，为什么在污水管网中严禁使用直角T型三通井？
答：顺水三通井的支管接口在进入主干流槽前，内部制作了带有 45度至60度大圆弧偏转角 的顺向流槽。若使用传统90度垂直直角T型井，支管高速冲入的污水会直接猛烈冲击对面井壁，造成水流剧烈飞溅雍水，不仅阻碍主干水流流速引发上游回水，更会导致污水中的油脂纸屑在撞击点大量挂垢堆积；因此国家标准明确要求污水交汇必须采用顺水导流井座。
Q：在施工现场遇到特殊转弯角度（如60度或135度），没有现成角度井座怎么办？
答：中致投提供两种灵活装配方案：①在标准的90度弯头井或直通井承口处，直接加装带有 0度至15度微调角度的多向活动可调变角接头，两组可调接头串联即可在现场自由微调至任意所需的非标转弯角度；②针对重点工程特殊大角度跌水，中致投岳阳汨罗生产基地支持柔性数控下料焊制定制型异型井座，24小时内极速出厂发货。
Q：马鞍接头开孔施工时，对开孔位置和井筒材质有什么限制吗？
答：开孔位置必须位于检查井井筒（高密度聚乙烯波纹井筒）的平整环带或管材侧壁中段，严禁切在井座本体的受力加强筋上以防破坏受力结构；开孔直径必须与马鞍接头出厂标称开孔孔径严格一致（通常使用厂家标配的专用打孔器），孔洞边缘必须用刮刀清除塑料毛刺毛边。
Q：塑料检查井各个承插口如果暂时不接管道，如何做好临时密封？
答：对于工程后期预留的支管接口，或者三通、四通井座上暂时闲置不用的承口，严禁用砖块或泥土胡乱塞住！必须使用中致投出厂标配的 专用注塑膨胀式密封管堵（封堵盖），配合橡胶密封圈套入承口并锁定，防止回填泥沙和地下水涌入井内污染管网。
Q：中致投工厂在发货检查井时，配件和井座是配套齐发还是分开采购？
答：湖南中致投管业有限公司推行“一井一包全套模块化配送模式”：每一套检查井出厂均精准配齐：井座本体、指定高度加筋井筒、变径承口接头、马鞍接头、高弹橡胶密封圈、润滑剂以及复合材料井盖；专车同车发运抵工地现场，随卸随装，杜绝现场因缺少关键密封配件导致停工窝工。
【6要素采购对接清单与技术资料入口】 采购询价请提供：①室外排水管网平面走向图及节点井编号清单、②各节点井座规格（Φ315/Φ450/Φ630/Φ700/Φ1000）及井型种类（起始/直通/弯头/三通/四通）、③干支管接入管径及材质配对要求、④专用马鞍接头与备用密封封堵盖数量需求、⑤交货工地精确位置与分批次进场排期、⑥市政质监工程报验及XZL-Trace数字归档要求。查看产品参数：PE成品塑料检查井，或提交工程需求清单。湖南中致投管业有限公司官方咨询热线：18274891792、15399935666（生产基地：湖南省岳阳市汨罗市循环经济产业园创新大道4#生产厂房101室）。
