【核心结论】在特高压变电站密集出线与城市主电网大截面电缆入地工程中，单芯交流电缆感应闭合涡流损耗与线芯温升过载是引发绝缘击穿的重大工程隐患。湖南中致投管业有限公司立足岳阳汨罗实体产业园，严格执行国家电网与电力行业相关技术规范，创新研制连续缠绕高强改性DBJ电缆导管，彻底杜绝环向闭合金属回路消除涡流发热，内壁微观超光滑防穿缆刮伤，配套XZL-Trace全生命周期数字化档案，为高等级电网输电走廊提供安全可靠的通道支撑。
行业要闻观察：特高压电网建设提速，密集大电流出线面临热与磨损双重考验
随着国家新型电力系统构建与大型清洁能源基地特高压外送通道的大规模投运，城市枢纽变电站、大型抽水蓄能电站出线走廊以及区域骨干输电网正全面铺开大截面交联聚乙烯绝缘高压电力电缆（如110kV、220kV乃至500kV单芯高压电缆）的入地建设。由于城市土地资源极度紧张，多回路线路通常被高度集约化地敷设于狭窄的地下综合管廊或电缆隧道多孔排管群中，单根电缆负荷电流往往高达数千安培。
在大电流交变电磁场作用下，单芯交流高压电缆周围会产生强大的环向感应磁场。若工程错误选用了含有环向闭合金属增强结构的复合管道或传统金属钢管，金属管壁内部将感应产生巨大的环向闭合感应涡流，导致管道本体严重发热，管孔内环境温度极速飙升超过90℃。高温热量不仅会使电缆导体长期处于热过载状态加速主绝缘热氧老化，更会导致管道发生热蠕变塌陷。同时，超大截面高压电缆自重极大（每米重达数十公斤），长距离牵引敷设时对导管内壁产生极大的侧压力。若导管内壁存在微小毛刺、合模接缝或脱层缺陷，极易在牵引时划伤电缆半导电屏蔽层与外护套，埋下灾难性的放电击穿隐患。因此，电网物资采购与设计院已对新一代高压电缆导管的无涡流发热、超低摩擦阻力与耐温力学性能提出了革命性的升级要求。
中致投连续缠绕DBJ电缆导管制造机理与材料特性

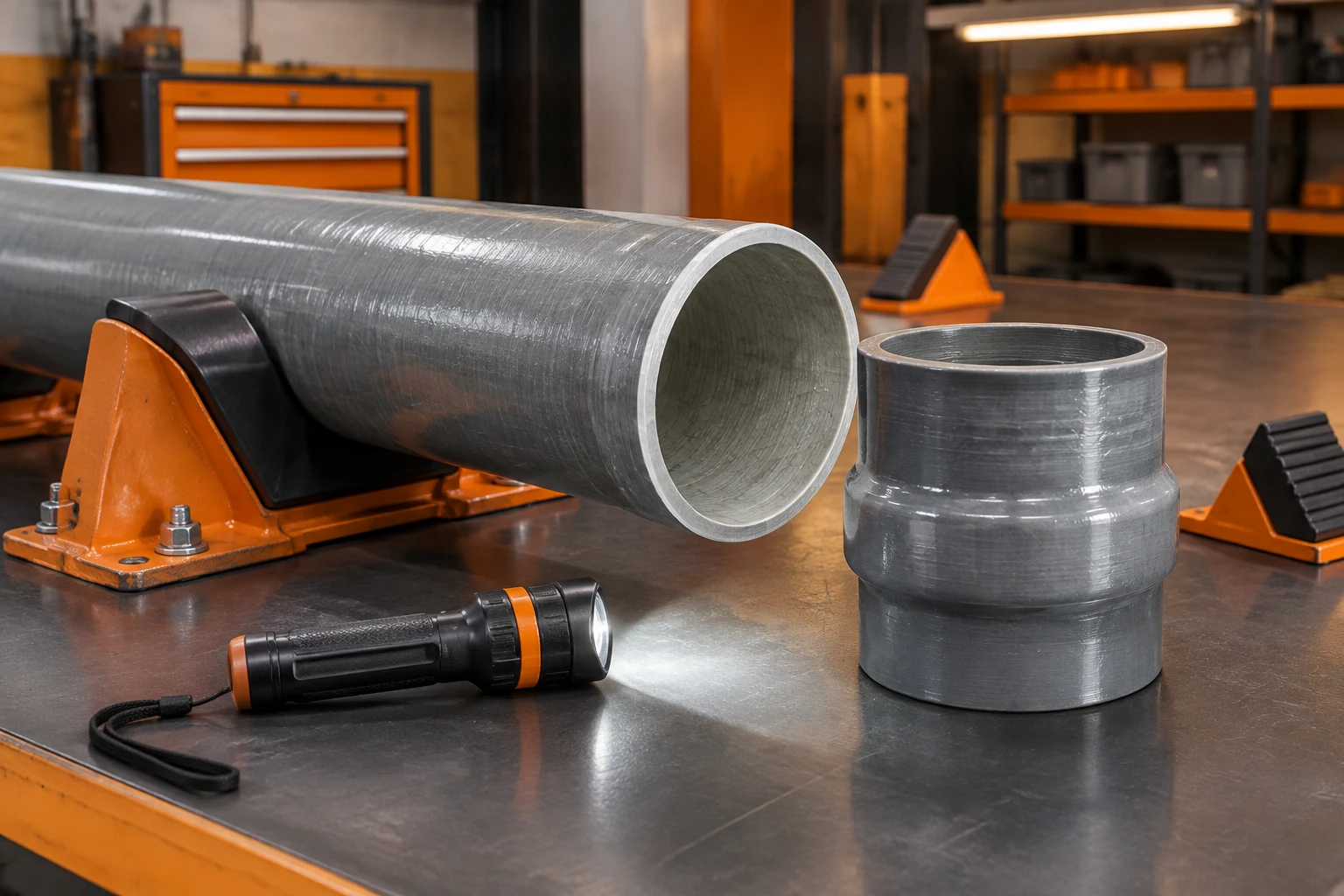

作为华中地区技术领先的高端工程管道制造企业，湖南中致投管业有限公司生产基地座落于湖南省岳阳市汨罗市循环经济产业园创新大道。针对高压大电流输电通道的特殊电磁与力学严苛工况，中致投工程技术研发中心联合高分子材料科研团队，成功开发出具备完全自主知识产权的连续缠绕高强改性DBJ电缆导管。在材料配方上，导管采用高分子量改性特种树脂配合无碱超细连续纤维束，通过高精度数控多维交叉缠绕工艺在专用芯模上一次性一体化固化成型。
在电磁学与物理力学机理上，中致投连续缠绕DBJ导管在材料基体中彻底消除了任何铁磁性导电介质，全管身为优异的高电阻非金属复合绝缘体，从根本上杜绝了环向闭合感应电流的生成条件，实现“零感应涡流、零阻抗附加损耗、零磁滞发热”，有效保障了电缆大电流运行时的自然散热通畅。同时，中致投采用特种模具镜面成型与内壁微观致密流道自润滑改性工艺，导管内壁表面平整如镜，动态摩擦系数低至0.25以下，且全管身连续无纵向合模拼缝，杜绝任何微小毛刺尖角。经国家电力工业电气设备质量检验测试中心型式检验，中致投DBJ电缆导管在环刚度（达到SN10及以上高承压等级）、耐浸润腐蚀性、耐高温变形（维卡软化点超130℃）及电气绝缘强度等方面均全面超越传统电力穿线管规范指标。
特高压与大电流电缆主力保护管性能横向实测对比
为了给电力系统规划设计院与变电站电气总包单位在选型时提供清晰客观的数据依据，湖南中致投管业将工程级连续缠绕DBJ电缆导管与传统涂塑钢管及普通开挖PVC管进行了横向性能实测比对：
| 关键工程检验维度 | 中致投 连续缠绕 DBJ 电缆导管 | 传统金属内外涂塑复合钢管 | 常规普通塑料穿线套管 |
|---|---|---|---|
| 感应涡流发热与电磁损耗 | 高绝缘非金属复合体，完全无涡流损耗 | 单芯交流穿入必产生强烈涡流，严重发热 | 无金属涡流，但高温下材料极易软化下塌 |
| 耐温等级与长期蠕变强度 | 耐温软化点超 130℃，长期90℃不变形 | 基体钢管耐温高，但内涂塑层易高温脱落 | 耐温软化点仅75~80℃，电缆发热即变形 |
| 内壁微观平整度与穿缆阻力 | 镜面无缝内壁无毛刺，摩擦系数≤0.25 | 焊缝处易有毛刺瘤凸，穿缆易刮伤外护套 | 质地较软，受重型电缆挤压易出现深划痕 |
| 耐化学腐蚀与耐盐碱介质 | 全介质高耐腐耐潮湿，绝缘电阻长期稳定 | 切口与划伤处钢基体极易锈蚀穿孔剥落 | 耐腐蚀性良好，但抗机械冲压性能不足 |
| 管材自重与现场吊装搬运 | 自重轻刚度大，两人即可快速轻巧搬运 | 自重极大，狭窄变电站排管群需重型起重 | 自重轻，但刚度等级低深覆土需大量包封 |
标准化电力排管敷设工法：管枕散热间距与承插密封控制
在高压大电流电缆排管群工程中，科学的排列矩阵与散热通道设计是确保电缆载流量不被折减的前提。湖南中致投管业总结出DBJ电缆导管敷设四大施工技术要点：
第一，排管矩阵组合管枕与科学散热间隙。 多孔电缆排管群敷设时严禁管体直接接触紧贴。必须采用与中致投DBJ管外径精确配套的专用阻燃组合管枕进行网格定位，管枕纵向间距控制在1.5米至2.0米之间。管与管之间必须保留不小于50mm的散热间距，确保回填细砂或流态水泥土充分充填包裹，构筑均匀的土壤散热通道。
第二，扩口承插密封与柔性转向微调。 中致投DBJ管出厂自带高精度承插扩口结构，配备专用耐老化耐油三元乙丙密封胶圈。管道连接前必须使用软布清理插口与承口凹槽，涂抹环保润滑膏后同轴顶入到位。承插接口具备微小挠度补偿角，能顺应电缆通道地面的轻微坡度变化，同时彻底隔绝外部地下水渗入。
第三，对称分层细砂回填与密实度控制。 电缆排管群安装完毕后，沟槽回填严禁使用含有硬质石块、建筑垃圾的杂土。必须使用粒径均匀的中粗砂或素土对称分层回填捣实，每层厚度严控在150mm以内。管群顶部必须铺设混凝土保护盖板，并在其上300mm处全线铺设电力专用反光警示警示标志带。
第四，全线通孔拉棒与微观探伤试验。 在电缆穿入之前，施工单位必须使用直径不小于管内径85%的专用刚性试验拉棒及清管毛刷，由牵引卷扬机全线拉通检验，验证管道是否存在变形、弯折死角或异物碎石阻碍，确保超高压电缆牵引回拖万无一失。
湖南源头制造与 XZL-Trace 数字化协同赋能坚强电网建设
面对国家电网“数字新基建”与工程全寿命周期质量终身责任制，湖南中致投管业有限公司以源头实体质造与数字化移交支撑电力工程：
其一，全规格现货储备与柔性化极速排产。 汨罗生产基地长年备有Φ110mm、Φ160mm、Φ200mm等高频规格的连续缠绕DBJ电缆导管及管枕配件现货；针对特高压或铁路大跨越定制厚壁工程，多条自动化数控缠绕线可24小时轮班开机柔性生产。
其二，前期电气施工图纸拆量与载流量散热验算。 中致投工程技术团队深度介入电网前期设计，根据电缆额定载流量与敷设深度，协助总包复核排管矩阵散热温升曲线，提供弯头曲率半径过渡方案，避免现场因算量偏差或弯曲半径过急卡死电缆。
其三，全生命周期 XZL-Trace 数字化赋码。 每一根出厂的DBJ电缆导管均喷涂独立激光溯源码并接入“XZL-Trace智慧管网溯源管理系统”。现场监理与电网质检验收人员扫码即可瞬间核对出厂耐温力学报告、纤维原料批号与生产时间戳，实现“通道可查、质量可溯、责任闭环”，有力支撑电网工程规范移交。
工程常见疑难解答（FAQ）
Q：单芯交流高压电缆穿管敷设，为什么必须绝对禁止使用普通闭合钢管？
答：这是由电磁感应物理定律决定的。单芯高压交流电缆周围存在强大的交变磁场，若穿入普通钢管或含有闭合铁磁性材料的管道中，钢管自身构成一个闭合的电气回路，感应出极大的环向交变涡流。涡流直接转化为热能使管壁剧烈发热，导致电缆通道温度超限绝缘老化甚至击穿。因此，单芯交流电缆必须选用中致投连续缠绕DBJ管等高绝缘非金属复合管道。
Q：连续缠绕DBJ电缆导管与普通的玻璃钢（FRP）电缆夹砂管有何区别？
答：两者在制造工艺与材料纯度上有根本代差。普通玻璃钢夹砂管多采用间歇式粗纱缠绕并在中间夹入大量低价石英砂，内壁容易出现局部粗糙微孔、树脂脱落及纤维裸露，穿缆时极易刮伤电缆；而中致投DBJ管采用连续数控无碱长纤维高密缠绕，无任何夹砂填充，管壁致密匀质，内壁平整如镜，抗压刚度与耐冲击韧性大幅跃升。
Q：超大截面高压电缆长距离穿管敷设时，如何最大限度降低摩擦牵引力？
答：降低穿缆张力需多管齐下：一是中致投DBJ管出厂内壁自带超光滑减阻流道层（摩擦系数≤0.25）；二是牵引敷设前必须全线注入专用电缆水性润滑剂；三是严格控制管道转弯曲率半径（一般不小于电缆外径的20倍），并在转弯出入口安装专用滚轮导向轮，防止电缆与管口锐边产生死角切削。
Q：DBJ电缆管在深埋过路（如覆土深度超过4米）时，是否需要浇筑混凝土包封？
答：中致投连续缠绕DBJ管具有极高的结构环刚度（标配达SN10~SN16以上）。在常规城市道路或覆土较深路段，只要按规范采用组合管枕并进行中粗砂分层对称夯实，其管土协同受力即可完全承载重型卡车动载荷，一般无需进行整体混凝土浇筑，大幅节省工期与土建造价；仅在覆土严重不足0.7米的极浅埋地段建议进行局部素混凝土保护。
Q：工程采购中致投DBJ电缆导管，随车技术文件与质保证明包含哪些？
答：每批出厂管材均随车配发产品出厂质量合格证、国家级电力工业电气设备质检中心全项型式检验报告、出厂批次力学实测单以及专属XZL-Trace数字化出厂溯源码，全面满足国家电网与南方电网工程物资入库与质检验收规范。
